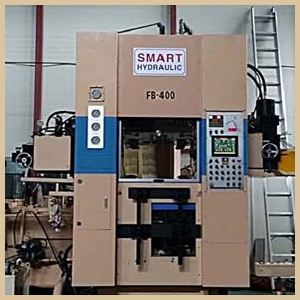

Fein Blanking Press

Fein Blanking Press Drawing

기계사양

사양 Specifications 형식 Model SFB-250 SFB-320 SFB-400 SFB-500 SFB-700 SFB-1000
메인입력 Main pressure KN 2500 3200 4000 5000 7000 10000
V링 압력 V-ring pressure KN 1200 1600 2000 2500 3500 5000
카운터 압력 Counter pressure KN 600 800 1000 1250 1800 2500
스크랩카타 압력 Scrap cutter pressure KN 400 600 600
스트로크 길이 Stroke length mm 20~140 20~200
다이 하이트 Die height Dh 300~380 300~400 136~460
오픈 하이트 Open height Oh 520 540 600 640
상부 볼스터 Upper bolster A 600 700 850 900 1000 1150
B 650 800 750 950 900 1100
하부 볼스터 Lower bolster C 850 800 950 900 1000 1150
D 800 950 1000 1000 1050

1300
인서트링 직경 Insertion ring diameter V   400 400 500
인서트링 두께 Insertion ring thickness X   80 80 120
인서트링 세팅부 Insertion ring setting mm   400dx80t 500dx120t
분당 최대속도 Maximum speed per minute SPM 50 40
최단시트재 길이 Minimum sheet material length mm   2450 2500 2800 3000 3600
소재폭 Material width mm 40~250 40~320 40~450
최대소재 두께 Maximum material thickness mm   15 16 18
종합 전력 Total power KW 56 81 101 120 180
메인 전동기 Main motor KW 37 55 75 95 132
오일 쿨러 Oil cooler KW/H 35 50 55 60 100
탱크 용량 Tank capacity L 1000 1600
